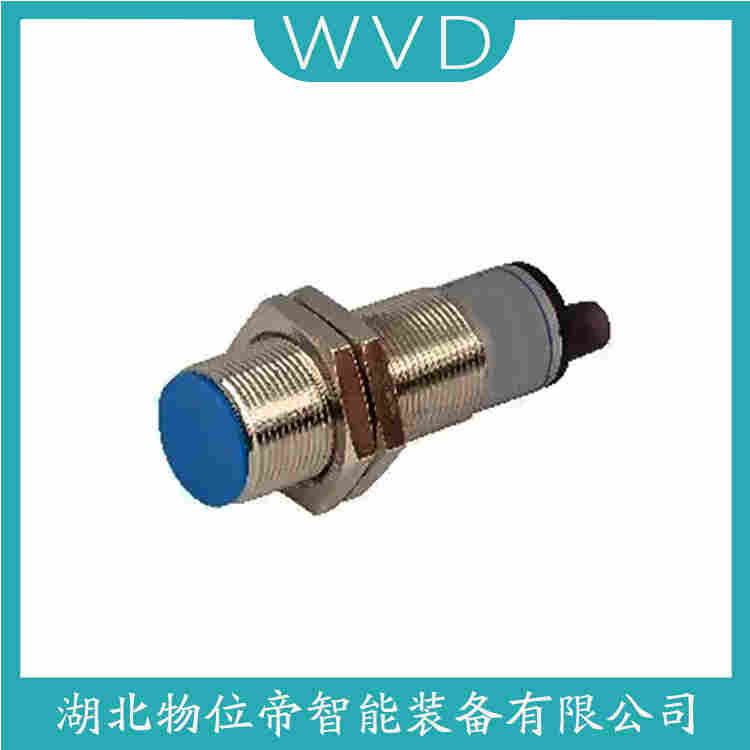

K90-KHC60-1接近開關 WVD

接近開關（Proximity Switch）是一種無需與檢測物體直接接觸即可感知其存在的非接觸式檢測裝置，通過電磁感應、光電、電容、超聲波等原理，將物體的接近信號轉換為電信號輸出，廣泛應用于工業自動化、物流、安防等領域。以下從原理、類型、特點、應用及選型要點展開簡介：
一、核心工作原理與組成
1. 基本原理
通過傳感器感應面與被測物體的距離變化，觸發內部電路（如振蕩電路、電容變化、光反射等）的狀態切換，輸出開關量信號（ON/OFF），實現 “物體接近即檢測” 的功能。
2. 典型結構
感應頭：接收物體接近信號的核心部件（如線圈、電容極板、光電發射器）；
轉換電路：將物理信號轉換為電信號（如振蕩衰減、電容充放電、光電流變化）；
輸出電路：通過晶體管（NPN/PNP）、繼電器或固態繼電器輸出開關信號。

K90-KHC60-1接近開關 WVD


二、主要類型及特性對比
1. 電感式接近開關
原理：利用高頻振蕩線圈產生磁場，金屬物體接近時切割磁力線，導致振蕩衰減，觸發開關動作。
特點：
僅檢測金屬（鐵、銅、鋁等），對非金屬無反應；
檢測距離一般 0.5~30mm（與金屬材質相關，鐵磁材料*遠）；
抗干擾能力強，適合油污、粉塵環境（如機床、沖壓設備）。
2. 電容式接近開關
原理：感應面與物體構成電容極板，當物體（金屬 / 非金屬）接近時，電容值變化，觸發電路動作。
特點：
可檢測金屬、塑料、液體、木材等任意介質；
檢測距離短（0.5~10mm），易受環境濕度、溫度影響；
適用于非金屬檢測場景（如塑料瓶計數、液位監測）。
3. 光電式接近開關
原理：通過發射端（紅外光 / 激光）發射光束，接收端根據反射光強弱判斷物體是否接近。
特點：
檢測距離長（可達數米），可穿透透明物體（需調整閾值）；
對深色物體檢測距離縮短，易受強光干擾；
應用于物流分揀、包裝機械、安防門禁。
4. 霍爾式接近開關
原理：利用霍爾效應，當永磁體或磁場接近時，霍爾元件產生電壓差，觸發開關輸出。
特點：
僅對磁場變化敏感，需配合永磁體使用；
響應速度快（納秒級），適合高速旋轉檢測（如電機轉速監測）；
抗振動、耐溫性好（-40℃~150℃）。
5. 超聲波接近開關
原理：發射超聲波脈沖，通過測量回波時間判斷物體距離（類似雷達）。
特點：
檢測距離遠（0.1~5m），不受顏色、透明度影響；
對軟質物體（如泡沫、棉花）檢測效果好，但易受聲波反射干擾（如拐角）；
用于倉儲物流、液位測量、汽車倒車雷達。

K90-KHC60-1接近開關 WVD


三、核心優點與局限性
優點：對比傳統機械開關
非接觸檢測：無磨損，壽命長（可達 10^7 次以上動作），免維護；
響應速度快：高頻型號響應時間 < 1ms，適合高速生產線；
環境適應性強：部分型號耐防水（IP67）、防塵、防爆（Ex ）；
安裝靈活：無需機械接觸，可嵌入設備內部或隱蔽安裝。
結
接近開關以 “非接觸、高可靠” 的特性，成為工業自動化中替代機械開關的核心元件，其多樣化的類型（電感 / 電容 / 光電等）適配不同介質與場景。選型時需緊扣 “檢測對象 - 環境 - 精度” 三大要素，結合安裝便利性與成本預算，實現可靠的自動化檢測需求。

K90-KHC60-1接近開關 WVD
