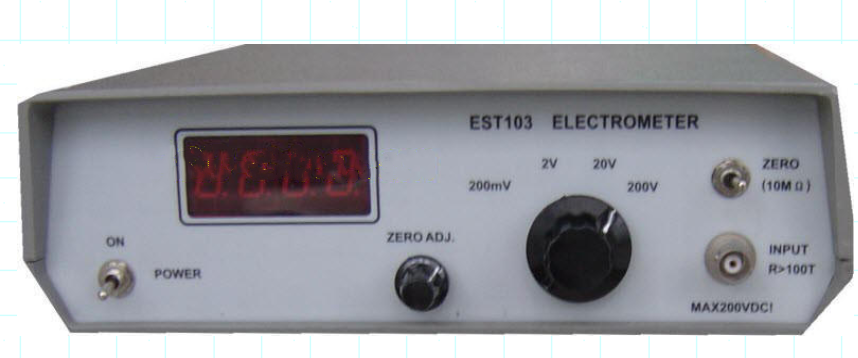

靜電計/數字靜電電位計/ 型號DF-EST103 庫號D398483

一、概述

本儀表靜電電壓表。
二、特點
具有的輸入阻抗(>1×1014Ω=100TΩ），幾乎不消耗被測量物體任何電。
靈活運用可測量高電壓（50kV）以上，微電流（0.001pA)以及高電阻等
符合標準GB11210《硫化橡膠抗靜電和導電制品電阻的測定》的要求
符合標準ISO1853 《導電和防靜電橡膠-電阻率測量》的要求。
符合標準GB2439 《導電和抗靜電橡膠電阻率（系數）的測定方法》的要求。
符合標準GB12014-89《防靜電工作服》或日本JIST8118-1983《防靜電工作服》的要求。
符合標準GB/T 12703-91《紡織品靜電性能測試方法》的要求。
ZJHJ/EST103靜電計
三、指標
1、測量范圍：DC±0.0001V ～ ±200V,采用電阻分壓或電容分壓可擴大測量范圍。
2、準確度：±（0.5％讀數＋2字）
3、輸入阻抗：1×1014Ω（100TΩ）
4、漂 移：時間漂移：24小時小于0.1%;溫度漂移小于0.01%/℃
5、電源：220VAC、50HZ 10W
6、質量：2KG
7、尺寸：220mm×230mm×80mm
1、測量范圍：DC±200mV ～ ±200V,采用電阻分壓或電容分壓可擴大測量范圍。
2、準確度：±（0.5％讀數＋2字）
3、輸入阻抗：1×1014Ω（100TΩ）
4、漂 移：時間漂移：24小時小于0.1%;溫度漂移小于0.01%/℃
5、電源：220VAC、50HZ 10W
6、質量：2KG
7、尺寸：220mm×230mm×80mm
?
四、典型應用
1、導電和防靜電橡膠電阻率測量
標準GB11210《硫化橡膠抗靜電和導電制品電阻的測定》（標準ISO1853）這種方法又叫四電極方法，因為測量時用兩個電源電極和兩個電壓電極。所以叫四電極，如圖示，將試樣（10mm～150mm寬，70mm～150mm長，2.4-6.3mm厚)。將相距10mm-20mm的兩電壓電極放置在試樣上把FS3型靜電計(標準中僅要求靜電計的輸入電阻大于1× 1011Ω即可)與兩電壓電極按圖連接好，且電壓電極與電流電極的距離要大于20mm以上,施加電壓，讀取1分鐘后FS3靜電計的電壓,用ＰＢ－12型電流表測出流過試樣的電流Ｉ，用下式計算出平均電阻Ｒ： R(平均電阻）＝V（靜電計讀數）÷I（流過試樣的電流）再用下式計算電阻率： 電阻率ρ＝R（平均電阻）×S（測樣截面積）÷L(電壓電極距離） 利用四電極測量電阻率時一般只能測量電阻率小于1×108Ω.M的材料,要測量電阻率的材料,可采用二電極或三電極,使用EST120型高阻計。
2、導電和防靜電塑料電阻率測量方法同上
3、測量防靜電工作服電荷量
按照標準GB12014-89《防靜電工作服》或日本JIST8118-1983《防靜電工作服》將工作服放入滾筒擦機（需另購）內摩擦使其帶電，把帶靜電的工作服投入法拉第筒內，從FS3型靜電計上讀出電容C上的電壓值V。利用Q＝CV計算電荷量。電容C應選用聚乙烯電容以防漏電，否則讀數不穩。
測量紡織品的帶電電荷量，可按照標準GB/T 12703-91《紡織品靜電性能測試方法》進行。
測量防靜電工作服及織品時電容C的可參考下表：
靜電計量程
C
200V
10nF
20V
100nF
2V
1μF
200mV
10μF
復零后可進行下一次測量。若是測量紡織品的帶電電荷量，可按照標準GB/T 12703-91《紡織品靜電性能測試方法》進行。
4、測量各種粉體、液體、固體的帶電電荷量
把粉體或液體到入法拉第筒內。測量粉體的帶電電荷量時,可根據被測粉體的制作不同形狀和不同規格的法拉第筒。
5、靈活運用測量微弱電流（皮安表）
方法見下圖，用FS3型靜電計測出取樣電阻R上的電壓V，則被測電流I＝V0/R
如取R＝1010，用FS3的2V量程可測量的電流范圍為1X10-14A到2X10-10A
? 由于輸入線及儀器存在一定的電容及電阻，為使充電時間（正比于RC）較短和減小測量的，取樣電阻R0不要過1011次。
6、靈活運用擴大測量范圍
6.1?電阻分壓測量20kV電壓甚至100kV以上的高電壓
為了測量過200V的電壓，應采用電阻分壓其原理見下圖：
?其中R應采用耐壓高于被測電壓的高壓電阻，被測電壓為:
其中為FS3靜電計的讀數。
??由于輸入線及儀器存在一定的電容及電阻，為使充電時間（正比于RC）較短和減小測量的，取樣電阻R0不要過1011次。
??例如，要測量20kV的電壓，如果要求靜電計上的電壓約為2V，則要求R是R0的10000倍，可取R為10000M(要求耐壓20kV)，R0 為1M(好電阻)
?
6.2電容分壓測量20kV甚至100kV以上的高電壓
為了測量過200V的電壓，采用電容分壓，測電容C的耐壓應大于被測電壓，其測量原理見下圖：
則:
V0為靜電計測得的電壓。

例如要測量10kV的靜電，可以取C0為10nF(要求絕緣電阻大于1013, C為10pF（要求耐壓為20kV以上），此時靜電計上的電壓1V＝被測電壓1kV。要注意的是測量前兩個電容要短路放電，而且隨著時間增加會因電容漏電或靜電計極微弱的電荷泄漏顯示會有少量的變化。所以用電容分壓時FS3成為可以輸入電阻的測量高壓的接觸式測量靜電電壓表.
