風蝕儀型號參數

2025/06/23 17:02:15

布袋式集沙儀由集沙筒支架導向器布袋等構成 JZ-FS1 九州晟欣

集沙儀可在野外風沙流的現場觀測中隨時調整集沙筒高度；不同高度的集沙單體會長年隨風向自動靈活旋轉，***進沙口準確對準來風方向；進入進沙管的沙粒全部沉降在集沙布袋內，測試精度較高。

1 、結構與工作原理

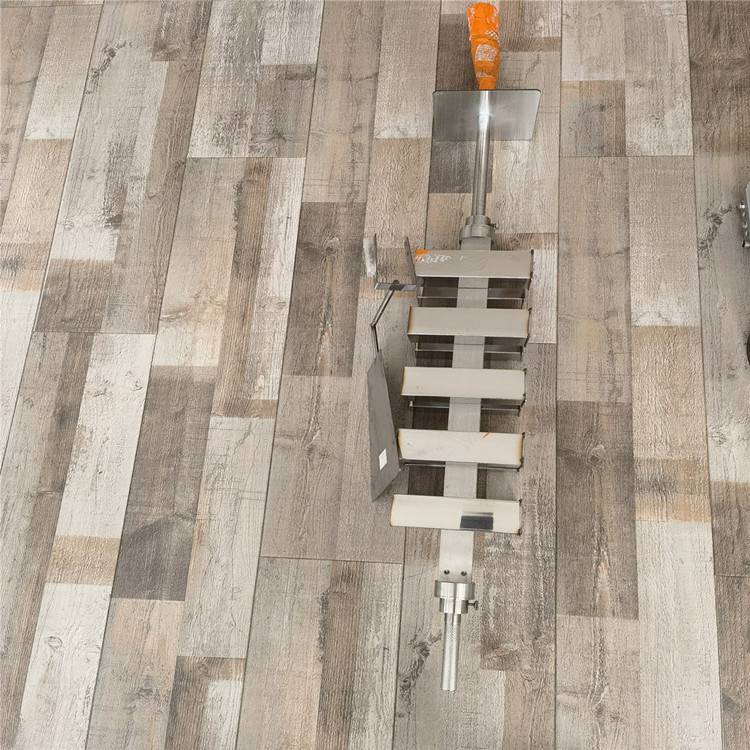

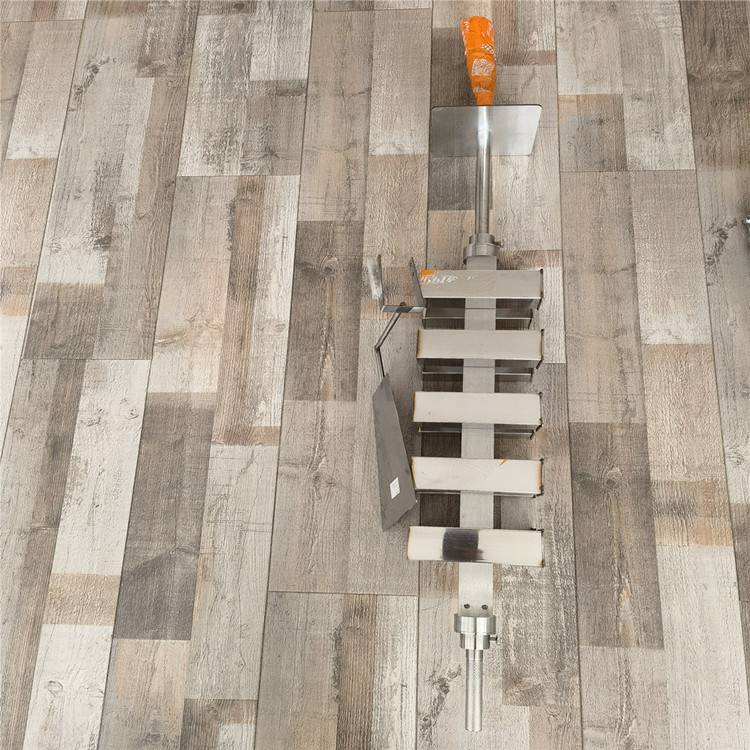

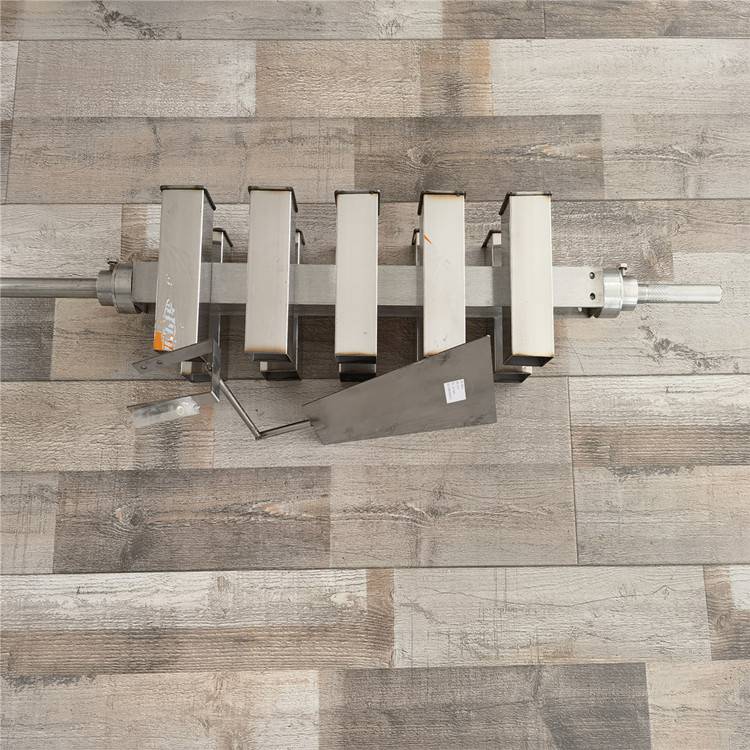

階梯式集沙儀-布袋式集沙儀由集沙筒、支架、導向器、布袋等構成，采用布袋

集沙，

結構如圖所示。

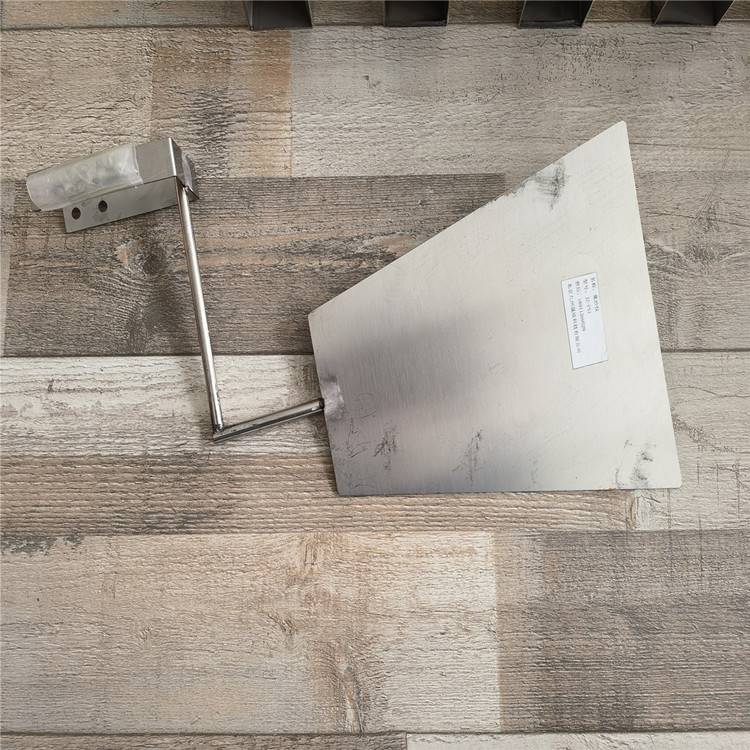

布袋形狀采用流線構造，使風沙流在干擾較小的情況下進入集沙儀內。布袋上方具有通透性良好的紗網結構，使風沙流受阻減小。該集沙儀下面安裝有軸承結構，轉動靈活，且上方安裝的導向器，可以控制集沙儀始終隨主風向自由旋轉，

使得集沙儀入口始終正對侵蝕風向。風沙流在集沙儀周圍風場的作用下，通過集沙筒的進沙通道進入集沙布袋

內，由于布袋形狀采用流線構造，能夠產生文氏管效應，使風沙流速度降低。進入布袋內的沙塵靠重力作用沉積在集沙袋內，而空氣依靠內外壓差由布袋上方的紗網和布袋細孔所形成的通風屏排出去。

布袋式集沙儀結構簡單、價格便、使用方便，進沙口能夠時時指向侵蝕方向，

能夠在同一位置采集不同高度的沙樣，不需工作人員時刻看管和維修，可以在田

間進行長期的觀測。

2 、技術參數：

高度：整體高度:80cm，層距離地面 30cm，

進沙通道：5 排 10 個

通道規格：50*50mm

通道間距：60mm

外殼材料：不銹鋼材料，厚度 1.0mm；

布袋容量：＞1000g

3 使用方法、

在選定的監測溝內，分別固定安裝階梯式積沙儀各兩個(進行兩次重復)，同

時在相鄰區內設置對照 1 處。在達到起風沙時，因氣流搬運的沙量絕大部分在離地表 30cm 高度內，所以誤差較小，集沙測量一次 10 分鐘。沙子從 10 個進沙孔分別進入安裝在集沙儀的布袋進行收集測量，在風季(3-5 月份)每 5 天測定 1 次。同時可以設置風標風速表測定相應的風速。本產品操作簡單、質量輕、體積小、便于安裝、適合野外研究和應用。
