編碼器的工作原理及分類：
一、編碼器的工作原理
編碼器是一種將機械位移（如角度、直線距離）轉換為電信號或數字信號的傳感器，廣泛應用于運動控制、自動化和測量領域。其核心原理基于光電、磁電或機械接觸等物理效應，通過檢測信號變化實現位移或位置的測量。

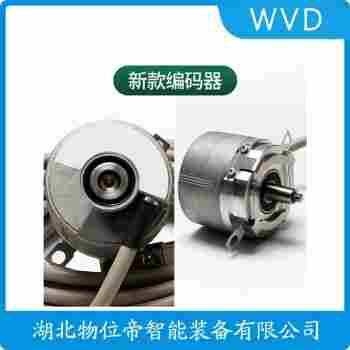

HEF-0512-2HT-800-050-00 增量型編碼器 WVD


二、編碼器的分類
根據工作原理、信號輸出方式和應用場景，編碼器可分為以下類型：
按工作原理分類
光電編碼器：
通過光源、碼盤和光電傳感器檢測刻線變化，輸出脈沖或數字信號。
優點：高精度、高分辨率；缺點：易受油污、灰塵影響，壽命較短。
磁性編碼器：
利用磁極或磁阻傳感器檢測磁場變化，抗污染能力強。
優點：耐環境、壽命長；缺點：精度略低于光電編碼器。
電容式/電感式編碼器：
通過電容或電感變化檢測位移，適用于高溫、強振動環境。
接觸式編碼器：
通過機械觸點檢測位置，結構簡單但易磨損，壽命較短。
按信號輸出方式分類
增量式編碼器：
輸出脈沖信號（A、B、Z相），需外部計數器記錄位置。
按安裝方式分類
軸型編碼器：直接安裝在電機軸上，適用于旋轉運動。
軸套型編碼器：通過空心軸或聯軸器連接，安裝靈活。
按應用場景分類
旋轉編碼器：測量角度、轉速，應用于電機、機器人關節。
直線編碼器：測量直線位移，應用于數控機床、滑軌。
HEF-0512-2HT-800-050-00 增量型編碼器 WVD



三、應用場景與選型建議
增量式編碼器：適用于低成本、一般精度要求的場景（如普通電機調速）。
光電編碼器：適用于潔凈環境（如實驗室、半導體制造）。
磁性編碼器：適用于惡劣環境（如戶外、工業自動化）。
四、結
編碼器通過物理信號轉換實現位移或位置的測量，增量式編碼器側重低成本和相對測量，式編碼器側重高精度和位置。根據應用需求選擇合適的工作原理、信號輸出方式和安裝形式，可優化系統性能和成本。
