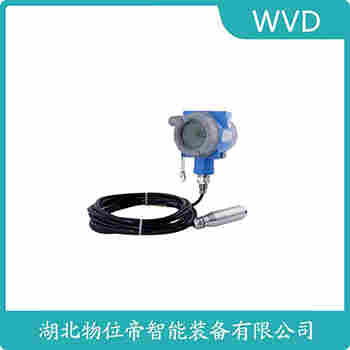

MPS-XL-10000MM-A3拉線式位移傳感器WVD

價格

電議

型號

MPS-XL-10000MM-A3

品牌

WVD

所在地

暫無

更新時間

2025-05-16 01:22:22

瀏覽次數

次

產品簡介

MPS-XL-10000MM-A3拉線式位移傳感器WVD

產品描述

拉繩位移傳感器的工作原理及用途
一、工作原理
拉繩位移傳感器通過將機械直線運動轉換為可測量的電信號，實現位移的測量。其核心原理基于以下結構與過程：
機械結構：
拉繩：采用不銹鋼材質，表面涂覆特氟龍等防腐層，確保高強度與耐久性。
輪轂：帶有螺紋的卷筒，纏繞拉繩并與旋轉編碼器同軸連接。
彈簧回收機制：內置彈簧確保拉繩始終保持張緊狀態，避免松弛導致測量誤差。
旋轉編碼器：核心測量元件，分為增量式與式兩種類型。
測量過程：
拉繩運動：傳感器固定于靜止點，拉繩一端連接移動物體。當物體發生位移時，拉繩隨之伸展或收縮。
輪轂旋轉：拉繩的直線運動轉化為輪轂的旋轉運動，帶動編碼器同步旋轉。
信號轉換：
增量式編碼器：輸出脈沖序列，每個脈沖代表固移量（如0.001mm/脈沖），通過計數脈沖數計算位移。
式編碼器：直接輸出與位移對應的編碼值，斷電后無需重新校準。
信號輸出：轉換為數字信號（如方波ABZ、格雷碼）或模擬信號（如4-20mA、0-5V、RS485），供控制系統處理。
關鍵參數：
測量行程：從幾百毫米至幾十米（如15000mm），覆蓋短距至長距應用。
線性精度：達0.01%FS（全量程），確保高精度測量。
分辨率：數字型可達0.001mm/脈沖，模擬型通過電位器或霍爾元件實現細分。
防護等級：IP65及以上，適應惡劣環境。
MPS-XL-10000MM-A3拉線式位移傳感器WVD

二、用途與應用領域
拉繩位移傳感器憑借其高精度、大行程、結構緊湊等優勢，廣泛應用于工業自動化、建筑工程、航天等領域，具體用途如下：
工業自動化：
直線導軌系統：實時監測導軌位移，確保運動精度。
液壓氣缸系統：測量氣缸活塞行程，控制壓力與速度。
試驗機與伸縮系統：如叉車、壓機、升降機、彎管機、折彎機等，實現位移與力的控制。
建筑工程與重型機械：
起重機與纜繩絞車：監測纜繩收放長度，保障安全作業。
水庫大壩保護系統：測量閘門開度，控制水位。
成槽機：用于地下連續墻施工，測量挖掘深度，替代激光位移傳感器以提高精度。
倉儲與物流：
倉儲位置：監測貨架或堆垛機的位移，優化存儲效率。
物流輸送線：控制傳送帶或機械臂的運動位置，確保分揀精度。
壓力機械與制造業：
造紙機械、紡織機械、金屬板材機械：監測卷材張力與位移，控制生產質量。
包裝機械、印刷機械：實現套準與裁切位置的控制。

MPS-XL-10000MM-A3拉線式位移傳感器WVD
