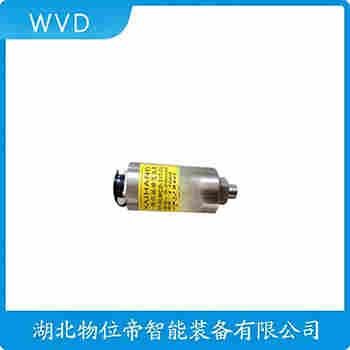

BM11-C3-500kg-3B-SC扭環式稱重傳感器WVD

價格

電議

型號

BM11-C3-500kg-3B-SC

品牌

WVD

所在地

暫無

更新時間

2025-05-10 15:07:26

瀏覽次數

次

產品簡介

BM11-C3-500kg-3B-SC扭環式稱重傳感器WVD

產品描述

稱重傳感器的工作原理及應用
一、工作原理
稱重傳感器通過將力/重量轉化為可測量的電信號，實現質量或載荷的檢測。其核心原理基于彈性體變形與物理效應轉換，常見類型及原理如下：
電阻應變式傳感器（主流技術）
結構：由彈性體（金屬或合金）、應變片（電阻敏感元件）及電路組成。
原理：
彈性體受載荷作用產生微小形變（如拉伸或壓縮）。
粘貼在彈性體表面的應變片電阻值隨形變變化（形變越大，電阻變化越顯著）。
通過惠斯通電橋電路將電阻變化轉換為電壓信號，經放大、濾波后輸出可量化的電信號。
特點：精度高（0.01%~0.1%FS）、穩定性好、成本適中，適用于工業、商業場景。
壓電式傳感器
原理：利用壓電材料（如石英晶體、陶瓷）的正壓電效應，受力后表面產生電荷，電荷量與壓力成正比。
特點：動態響應快（μs級）、靈敏度高，但存在電荷泄漏問題，需搭配電荷放大器，適用于動態稱重（如振動監測、沖擊力測量）。
電容式傳感器
原理：通過改變平行板電容器的極板間距或面積，將載荷變化轉化為電容值變化，再經電路轉換為電信號。
特點：分辨率高、抗過載能力強，但對環境濕度敏感，適用于精密測量（如微量配料、實驗室分析）。
電磁力平衡式傳感器
原理：基于電磁力與重力的平衡關系，通過反饋線圈調整電磁力，使受力體保持懸浮狀態，電流值與載荷成正比。
特點：精度極高（0.001%FS）、穩定性好，但結構復雜、成本高，適用于高精度天平（如珠寶檢測、科研儀器）。
振弦式傳感器
原理：通過載荷改變鋼弦振動頻率，頻率與張力平方根成正比，經信號處理輸出質量值。
特點：抗干擾能力強、壽命長，適用于長期監測（如橋梁承重、大型儲罐液位）。

BM11-C3-500kg-3B-SC扭環式稱重傳感器WVD
